نصب صحیح ریل جرثقیل سقفی یکی از مهم‌ترین مراحل اجرای سیستم‌های حمل‌ونقل صنعتی است. اگر ریل‌ها به‌درستی نصب و تراز نشوند، مشکلاتی مانند لرزش جرثقیل، استهلاک سریع چرخ‌ها، کاهش ایمنی و حتی خروج جرثقیل از مسیر به وجود می‌آید. به همین دلیل اجرای اصولی ریل جرثقیل اهمیت بسیار بالایی دارد.

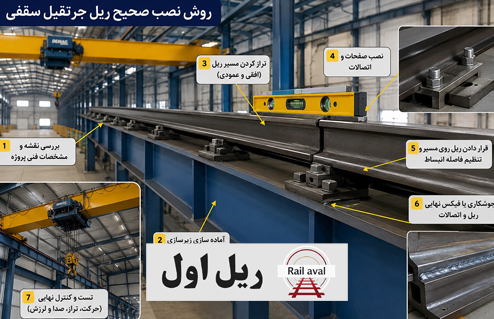

مراحل نصب ریل جرثقیل سقفی

1. بررسی نقشه و مشخصات فنی پروژه

قبل از شروع نصب باید تمامی مشخصات پروژه بررسی شود، از جمله:

• ظرفیت جرثقیل
• نوع ریل
• طول مسیر حرکت
• محل ستون‌ها
• نوع زیرسازی
• فاصله دهانه‌ها

در این مرحله خطاهای طراحی شناسایی می‌شوند.

2. آماده‌سازی زیرسازی

زیرسازی مناسب مهم‌ترین بخش نصب ریل است.

ویژگی‌های زیرسازی استاندارد:

• مقاومت بالا
• تراز دقیق
• تحمل بار دینامیکی
• جلوگیری از نشست

معمولاً از:

• تیرآهن
• بتن مسلح
• صفحات فولادی

برای زیرسازی استفاده می‌شود.

3. تراز کردن مسیر ریل

تراز بودن ریل تاثیر مستقیم بر عملکرد جرثقیل دارد.

مواردی که باید کنترل شوند:

• اختلاف ارتفاع دو ریل
• راستای طولی
• فاصله بین ریل‌ها
• هم‌راستایی کامل

برای این کار معمولاً از:

• دوربین نقشه‌برداری
• لیزر تراز
• تجهیزات دقیق اندازه‌گیری

استفاده می‌شود.

4. نصب صفحات و اتصالات

بعد از تراز اولیه، صفحات زیر ریل و اتصالات نصب می‌شوند.

انواع اتصال:

• پیچ و مهره صنعتی
• گیره ریل
• جوشکاری استاندارد

اتصالات باید تحمل لرزش و بارهای سنگین را داشته باشند.

5. قرار دادن ریل روی مسیر

در این مرحله ریل‌ها روی بستر آماده قرار می‌گیرند.

نکات مهم:

• فاصله انبساط رعایت شود
• ریل‌ها کاملاً هم‌راستا باشند
• محل اتصال شاخه‌ها دقیق تنظیم شود

عدم رعایت این موارد باعث ضربه و لرزش هنگام حرکت جرثقیل می‌شود.

6. جوشکاری یا فیکس نهایی

پس از تنظیم نهایی، ریل‌ها تثبیت می‌شوند.

نکات مهم جوشکاری:

• استفاده از الکترود مناسب
• جلوگیری از تاب برداشتن ریل
• کنترل حرارت
• تست کیفیت جوش

در برخی پروژه‌ها از بست‌های مکانیکی به‌جای جوشکاری استفاده می‌شود.

7. تست و کنترل نهایی

بعد از نصب، سیستم باید تست شود.

موارد تست:

• حرکت روان جرثقیل
• کنترل لرزش
• بررسی صداهای غیرعادی
• تست بارگذاری
• کنترل تراز نهایی

این مرحله برای اطمینان از ایمنی سیستم ضروری است.

اشتباهات رایج در نصب ریل جرثقیل

تراز نبودن ریل‌ها

باعث:

• سایش چرخ‌ها
• لرزش شدید
• خروج جرثقیل از مسیر

می‌شود.

جوشکاری غیراصولی

می‌تواند باعث:

• ترک خوردگی
• تاب برداشتن ریل
• کاهش عمر ریل

شود.

استفاده از اتصالات ضعیف

در بارهای سنگین باعث شل شدن ریل و خطرات ایمنی خواهد شد.

مزایای نصب اصولی ریل جرثقیل سقفی

✅ افزایش عمر ریل و چرخ‌ها
✅ حرکت نرم و بدون لرزش
✅ کاهش هزینه تعمیرات
✅ افزایش ایمنی محیط کار
✅ بهبود راندمان جرثقیل

جمع‌بندی

نصب صحیح ریل جرثقیل سقفی نیازمند دقت بالا، تجهیزات تخصصی و رعایت استانداردهای فنی است. اجرای اصولی زیرسازی، تراز دقیق و استفاده از اتصالات مناسب باعث افزایش ایمنی و عملکرد بهتر سیستم جرثقیل خواهد شد.
